ET1을 아이폰에서 충전할 수 있게 개조하기

PSP를 사용하던 시절에 생명 연장의 꿈으로 ET1을 구입한 적이 있습니다.

(참고로 ET1은 외장형 베터리입니다.)

그런데 이 ET1은 아이폰에서 충전이 되지 않죠.

아~ 원래 안되는구나... 하고 포기하고 있었는데 다음과 같은 사건이 생깁니다.

사건 1.

아이폰 충전기가 없어서 아이폰이 사망하실 뻔한 일 발생

사건 2.

이번 주말 친척 결혼식 때문에 하루종일 아이폰 충전을 못할 것이라는 불안감 생김

사건 3.

ET1 신제품이 나왔음. 기존 제품과 외관이랑 기능은 같은데 아이폰 충전이 됨

그래서 이런 결론이 생깁니다.

ET1을 개조해서 아이폰 충전이 되게 만들어 보자...

그래서 인터넷을 뒤졌더니 다음과 같이 충전이 가능하다는 내용이 있습니다.

http://blog.naver.com/misumi?Redirect=Log&logNo=110038047496

결국 그래서 뜯어버렸죠...

어차피 쇼폰케어 있습니다. ㅎㅎ

아래는 개조 방법입니다.

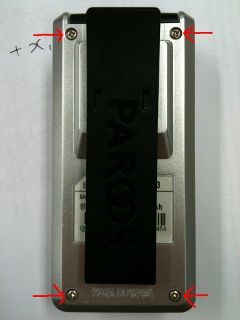

아래의 나사 4개를 제거합니다.

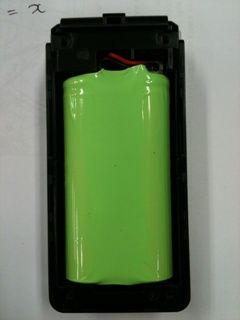

뒷판을 열면 베터리가 보입니다.

제거합니다.

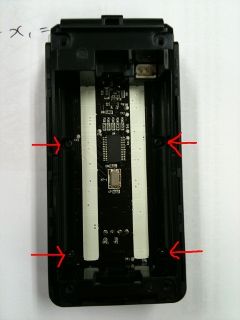

아래에 표시된 나사 4개를 제거합니다.

안쪽 플라스틱을 제거하고

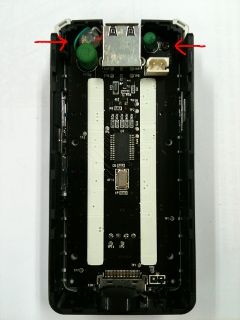

아래에 표시된 나사 2개를 제거합니다.

링크한 사이트에 나와있는 내용대로 회로를 구성합니다.

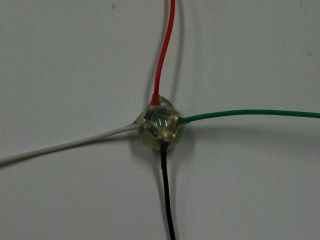

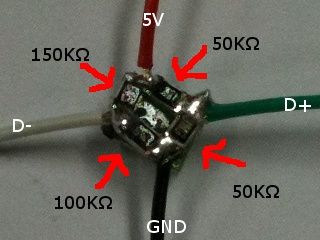

ET1에 공간이 협소한 관계로 칩저항으로 만들었습니다.

합선되지 않도록 글루건도 발랐습니다.

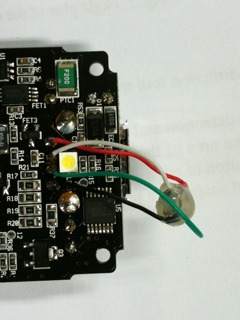

USB커넥터에 이 회로를 연결합니다.

잘 정리한 후에 PCB를 케이스에 장착하고

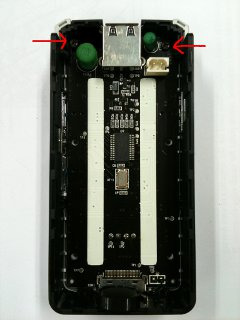

아래에 표시된 나사 2개를 부착합니다.

(조립은 분해의 역순입니다. 멀가중멀가중멀중가중)

안쪽 플라스틱을 씌우고 나사 4개를 부착합니다.

베터리를 연결합니다.

뒷판과 함께 나사 4개를 부착합니다.

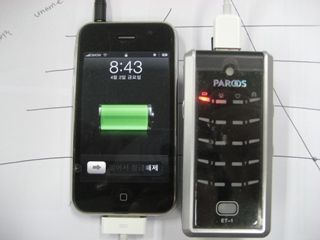

완성입니다. ㅎㅎ

이번 작업에서의 키 포인트는 충전 회로를 협소한 공간에 넣을 수 있도록 하는 칩저항과
쇼폰케어의 든든한 힘이라고 볼 수 있겠습니다.
